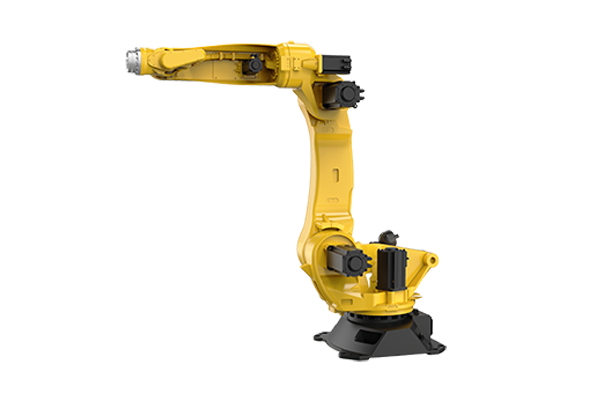

型號：TR210-2700B（原RRB6700） 負載：210kg 臂長：2700mm
參數表
| TR210-2700B | |||
| 額定負載 | 210kg | ||
| 臂長 | 2700mm | ||
| 重復定位精度 | ±0.1mm | ||
| 防護等級 | IP54/IP65(5、6軸可選) | ||
| 結構形式 | 垂直多關節串聯結構 | ||
| 軸數 | 6 | ||
| 最大速度 | J1 | 114°/s | |
| J2 | 83°/s | ||
| J3 | 95°/s | ||
| J4 | 180°/s | ||
| J5 | 165°/s | ||
| J6 | 219°/s | ||
| 最大動作范圍 | J1 | ±185° | |
| J2 | -50°~85° | ||
| J3 | -180°~70° | ||
| J4 | ±360° | ||
| J5 | ±125° | ||
| J6 | ±360° | ||
| 腕部允許扭矩 | J4 | 1360Nm |
|
| J5 | 1360Nm | ||
| J6 | 735Nm | ||
| 腕部允許最大慣量 | J4 | 147kgm2 | |
| J5 | 147kgm2 | ||
| J6 | 82kgm2 | ||
| 額定功率 | 8.5kw | ||
| 用戶配線 | RVV20*0.2 | ||
| 用戶配管 | 2*Φ8mm | ||
| 用戶配電 | 三相AC380V-10%~+10% | ||
| 適用環境 | 運行環境溫度 | 0~45°C | |
| 環境濕度 | 10%~80%RH | ||
| 最大溫度梯度 | 1.5°C/min | ||
| 本體重量 | 1300kg |
||
| 適用控制柜 | TRC3-D06 | ||
| 安裝方式 | 落地 |
||
參數圖
