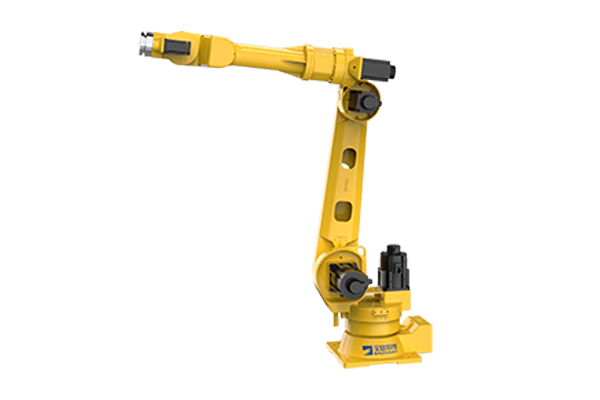

型號：TR50-2440B（原TKB5800） 負載：50kg 臂長：2448mm
參數表
| TR50-2440B | |||
| 額定負載 | 50kg | ||
| 臂長 | 2448mm | ||
| 重復定位精度 | ±0.08mm | ||
| 防護等級 | IP54 | ||
| 結構形式 | 垂直多關節串聯結構 | ||
| 軸數 | 6 | ||
| 最大速度 | J1 | 127°/s | |
| J2 | 105°/s | ||
| J3 | 150°/s | ||
| J4 | 231°/s | ||
| J5 | 250°/s | ||
| J6 | 372°/s | ||
| 最大動作范圍 | J1 | ±170° | |
| J2 | -90°~135° | ||
| J3 | -185°~90° | ||
| J4 | ±200° | ||
| J5 | ±120° | ||
| J6 | ±360° | ||
| 腕部允許扭矩 | J4 | 206Nm |
|
| J5 | 206Nm | ||
| J6 | 127Nm | ||
| 腕部允許最大慣量 | J4 | 28kgm2 | |
| J5 | 28kgm2 | ||
| J6 | 11kgm2 | ||
| 額定功率 | 7kw | ||
| 用戶配線 | RVV10*0.2 | ||
| 用戶配管 | 2*Φ8mm | ||
| 用戶配電 | 三相AC380V-10%~+10% | ||
| 適用環境 | 運行環境溫度 | 0~45°C | |
| 環境濕度 | 10%~80%RH | ||
| 最大溫度梯度 | 1.5°C/min | ||
| 本體重量 | 650kg |
||
| 適用控制柜 | TRC3-C06 | ||
| 安裝方式 | 落地 |
||

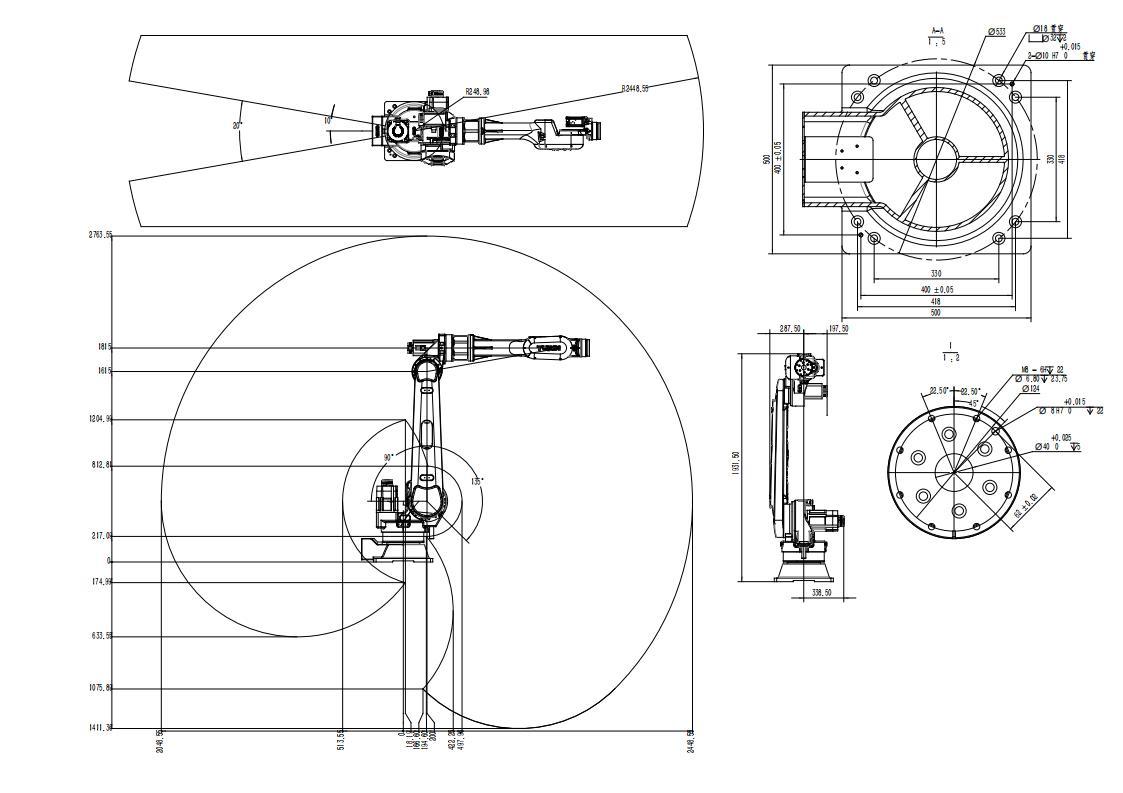

參數圖
